Guida all'installazione: nastro LED RGB PX24500 con controller da parete
Strumenti e materiali di cui avrai bisogno:
Controller RGB PX24500
Controller da parete
Cavi CAT5/rete
Cavo di alimentazione a 2 conduttori
Cacciavite a testa-piatta
Tagliafili
Istruzioni passo passo-passo-:

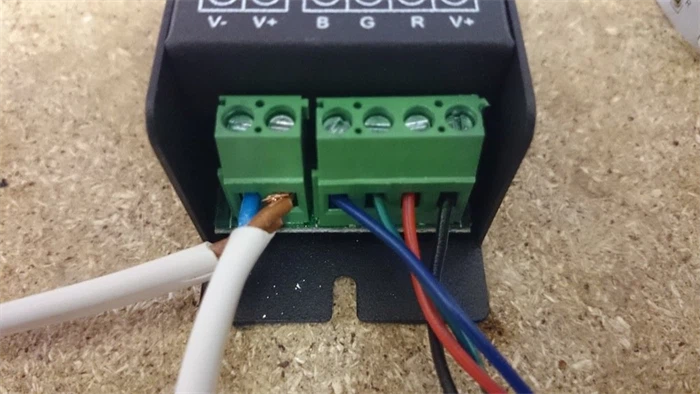

Collegare il nastro RGB:
Allentare i terminali sul controller PX24500.
Inserisci i cavi del nastro LED RGB nelle porte corrette:
NeroAV+
RossoAR
VerdeAG
BluAB
Stringere i terminali per fissare i cavi.
Collegare i cavi di alimentazione:
Individuare i terminali di ingresso dell'alimentazione sul PX24500.
Inserisci il cavo di alimentazione a 2 core nel+ (positivo)E– (Negativo)terminali e serrarli.
Per più controller:Collega i cavi di alimentazione-a margherita da un'unità a quella successiva. Assicurarsi che rimanga un cavo libero per collegarlo successivamente all'alimentazione principale.
Preparare il cavo CAT5:
Prendi un cavo CAT5 e spela il connettore di plastica da un'estremità per esporre i singoli fili.
Collegare il controller da parete:
Inserire l'estremità preparata del cavo CAT5 nello slot designato sul retro del controller a parete.
Collegare il controller al Power Pack:

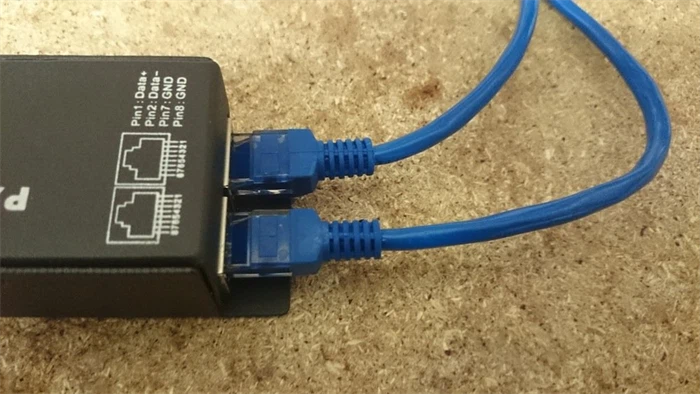

Collega l'altra estremità del cavo CAT5 (dal controller a parete) a"Controllore"porta sul PX24500.
Quindi, prendi un secondo cavo CAT5 e collegalo a"Uscita DMX"porta sul PX24500.
Collegamento a margherita-di più unità (se applicabile):
Per collegare ulteriori unità PX24500, far passare il cavo CAT5 dalla prima unità"Uscita DMX"alin basso "DMX IN"porta sull'unità successiva.
Continua questa catena, con l'unità finale della catena che ha la parte superiore vuota"USCITA DMX"porta.
Accendi il sistema:
Collegare l'alimentatore PX24500 a una presa di corrente.
Infine, collega l'estremità libera del cavo di alimentazione a 2 nuclei all'alimentatore LED.
Completamento:
Il nastro LED RGB ora dovrebbe illuminarsi. Utilizza il controller da parete per selezionare i colori, cambiare modalità e regolare l'illuminazione in base alle tue preferenze.
