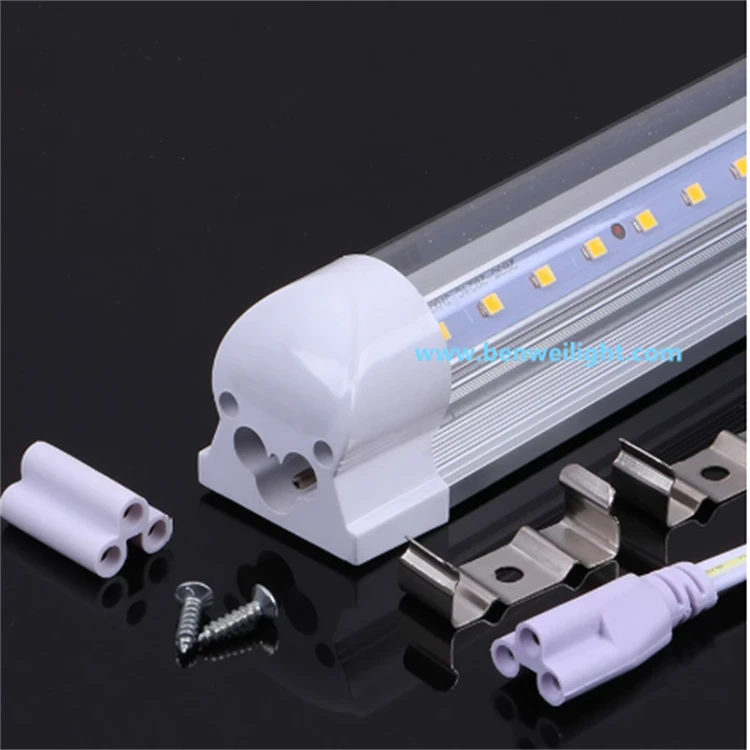

L'integrazione dei driver LED nei sottili tubi T5 (Ø16mm) crea un paradosso nella gestione termica:componenti elettronici ad alta-potenza confinati in uno spazio con una superficie minima. Tuttavia, le soluzioni ingegneristiche avanzate consentono a questi sistemi di funzionare in modo affidabile a una temperatura ambiente di 85 gradi mantenendo una durata di vita di 30.000 ore. Ecco come i produttori superano il "collo di bottiglia termico":

1. Innovazione dei materiali: oltre i PCB convenzionali

Substrati ceramici

Ceramica al nitruro di alluminio (AlN).:

Conduttività termica:180-200 W/mK(rispetto a. 1-2 W/mK per PCB FR4)

Utilizzato per chip LED ad alta-potenza e circuiti integrati driver

Previene gli hotspot localizzati che superano i 130 gradi (soglia di guasto della giunzione LED)

PCB con nucleo metallico (MCPCB)

Struttura a strati:

Strato del circuito in rame → Strato dielettrico → Base in alluminio da 1,5 mm

Vie termiche: Micro-forate al laser-via riempite di resina epossidica conduttiva (Φ0,3 mm) trasferiscono il calore verticalmente a80 W/mK

Materiali di interfaccia termica (TIM)

Riempitivi per spazi vuoti a base di silicone-con6-8 W/mKconduttività

Materiali a cambiamento di fase-(PCM) che si liquefanno a 45 gradi per riempire microscopici vuoti d'aria

2. Ottimizzazione geometrica del percorso termico

Architettura della "spina termica".

Binario centrale in alluminio:

Funziona come condotto termico primario (k=160 W/mK)

Direttamente collegato ai componenti del driver tramite nastro termico

Segmentazione dei conducenti

Componenti critici distribuiti in 3 zone:

Raddrizzatore CA-CC (più caldo) alle estremità del tubo

Convertitore CC-CC nel punto centrale

LED su tutta la lunghezza

Previene l'accumulo termico cumulativo

3. Mitigazione dell'elettronica di potenza

Scoperte in termini di efficienza del conducente

Esempio: un tubo da 18 W con un driver efficiente al 94% genera solo 1,08 W di calore rispetto ai. 3.6 W dei design convenzionali

4. Convalida e modellazione a vita

Protocollo di test accelerato

Shock termico IEC 60068-2-14: -40 gradi ↔ +85 gradi (100 cicli)

Calore umido a 85 gradi/85% di umidità relativa: 1.000 ore

TM-21-11 Modellazione predittiva:

L70=t0 * e^(-(Tj-25 gradi )/Q10)
Dove:
Tj=Temperatura di giunzione misurata (tipicamente<105°C)
Q10=2.0 (fattore di accelerazione del settore)

Risultato: A Tj=103 gradi misurati → Durata prevista L70=34,200 ore

Firme termiche-del mondo reale

5. Limitazioni e soglie di fallimento

Vincoli critici di progettazione

Ambiente massimo: 60 gradi per tubi standard; 85 gradi richiedono schede con nucleo in rame-(costo del +23%)

Lunghezza del tubo rispetto alla potenza:

Modalità di fallimento dominanti

Condensatore elettrolitico a secco-:

Mitigazione: condensatori-allo stato solido (classificazione 105 gradi)

Fatica del giunto di saldatura:

Mitigazione: saldatura SAC305 con nanoparticelle di Ag

Conclusione: la fisica dell'affidabilità miniaturizzata

I tubi integrati T5 raggiungono la stabilità termica attraverso:

Scienza dei materiali: Ceramica AlN/TIM ad alta-k

Ottimizzazione della topologia: Driver segmentati + spine termiche

Minimizzazione delle perdite: driver efficienti basati su GaN-oltre il 94%.

Queste innovazioni consentono di mantenere la temperatura di giunzione<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:

Substrati ceramici(non MCPCB standard)

Rapporti sulla temperatura di giunzionedai test LM-80

Curve di declassamento for >Ambienti a 50 gradi
