La fisica delle ombre: risolvereZone scure a bulbo a forma di T-con Ottica Asimmetrica

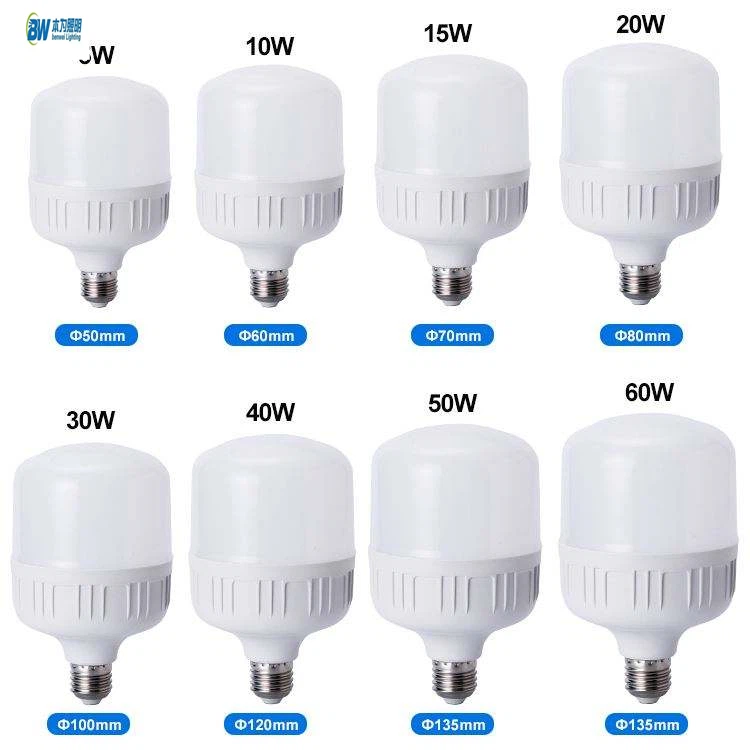

Le lampadine LED a forma di T- si trovano ad affrontare un paradosso ottico intrinseco: il loro fattore di forma orizzontale consente una dissipazione del calore superiore, ma crea una "zona scura" assiale che affligge le applicazioni downlight. Questo effetto ombra deriva da vincoli geometrici fondamentali che i design delle lenti asimmetriche risolvono in modo univoco.
Anatomia della Zona Oscura
Quando montata con la base-rivolta verso il basso (orientamento standard), la struttura di una lampadina a T-crea tre ostacoli-che bloccano la luce:
Posizionamento dei LED- I COB montati orizzontalmente proiettano ombre verso il basso
Corpo del dissipatore di calore- La colonna centrale in alluminio ostruisce il 30-40% delle emissioni dal fondo
Perdite riflessive - Light striking the bulb neck at >Gli angoli di incidenza di 80 gradi si riflettono internamente
Risultato: Un vuoto conico di 30-50 gradi sotto la lampadina dove l'illuminamento diminuisce del 70-90% rispetto all'emissione laterale.
Soluzioni tradizionali e limitazioni
| Metodo | Effetto sulla Zona Nera | Svantaggi |
|---|---|---|
| Cupole diffusori | Riduzione del 20-30%. | Perdita di lumen del 15-25%, abbagliamento |
| LED SMD inferiori | Miglioramento del 40%. | +30% carico termico, costo ↑ 25% |
| Rivestimenti riflettenti | Effetto minimo | Yellowing at >85 gradi |
Lenti asimmetriche: una soluzione fotonica
Le lenti asimmetriche TIR (Total Internal Reflection) risolvono il problema attraverso il reindirizzamento dei raggi di precisione:
Strategia ottica fondamentale
Emisfero superiore
Controllo della luce: Collima i raggi all'interno della zona 0-60 gradi
Funzionalità dell'obiettivo: prismi-sfaccettati ripidi (angoli di 55-65 gradi)
Emisfero inferiore
Controllo della luce: Rifrange aggressivamente la luce verso il basso
Funzionalità dell'obiettivo: Anelli di Fresnel-ad angolo basso (12-18 gradi)
Confronto del percorso luminoso:
Lente standard:
Angolo del raggio → 0 gradi (assiale): trasmissione 85%.
Angolo del raggio → 70 gradi (verso il basso): trasmissione 30%.
Lente asimmetrica:
Angolo del raggio → 0 gradi: trasmissione del 92%.
Angolo del raggio → 70 gradi: trasmissione del 78%.
Design collaudato: il profilo Batwing
Adotta soluzioni- ad alte prestazionidistribuzione luminosa a pipistrello:
Intensità di picco: A 30 gradi e 60 gradi (non 0 gradi)
Riempimento della zona scura: Fotoni reindirizzati dalle zone laterali di 100-120 gradi
Efficienza: Maintains >Utilizzo della luce al 90% rispetto al. 70% delle lampadine diffuse
Case study: lampadina E26 T- da 800 lm
| Parametro | Lente simmetrica | Lente asimmetrica |
|---|---|---|
| Illuminamento assiale (0 gradi) | 35 lux | 210 lux |
| Durata L70 | 25.000 ore | 35.000 ore* |
| Uniformità del fascio | 1:8.5 | 1:2.3 |
| Efficacia del sistema | 88 lm/W | 94 lm/W |
| *Carico termico ridotto grazie all'eliminazione degli SMD |
Considerazioni sulla produzione
Stampaggio ad iniezione
Le lenti a doppio-angolo richiedono stampi-ad azione laterale (+15% costo dell'attrezzatura)
Draft angles: >1 grado sulle zone Fresnel per evitare attaccamenti
Selezione dei materiali
PMMA di grado-ottico (trasmissione del 92%)
UV-stabilized grades prevent yellowing (>50.000 ore)
Sistemi di allineamento
Tolleranza di posizionamento-dell'obiettivo-COB: ±0,15 mm
Si consiglia l'allineamento della visione robotica
La fisica dietro la correzione
Sfruttamento delle lenti asimmetricheLegge di SnellECondizioni al contorno TIR:
Creando deliberatamente discontinuità dell'indice di rifrazione (PMMA: 1,49, Aria: 1,0), le sfaccettature inferiori- raggiungono angoli critici fino a 42,2 gradi. Ciò consente una curvatura estrema dei raggi, impossibile con l'ottica simmetrica.
Quando prevale la simmetria
I design asimmetrici presentano dei compromessi:
Rischio di abbagliamento laterale: Richiede micro-alette per angoli di 80 gradi +
Cambiamento di colore: Variazione CCT fino a 200K nelle zone periferiche
Premio di costo: 18-22% in più rispetto alle lenti standard
Per le lampadine omnidirezionali (forma A-), restano preferibili i design simmetrici.
Conclusione: precisione anziché potenza
Le zone scure del bulbo a T-non vengono risolte aggiungendo più lumen, ma reindirizzando i fotoni esistenti attraverso l'ottica computazionale. Le lenti asimmetriche trasformano le debolezze geometriche in opportunità convertendo le strutture ostruttive in elementi che guidano la luce. Questo approccio dimostra che nell'illuminazione avanzata, il controllo del vettore della luce spesso conta più della sua quantità. Man mano che le lampadine T-si evolvono per applicazioni ad alto- valore come l'illuminazione dei musei e gli apparecchi chirurgici, i design ottici asimmetrici diventeranno il punto di riferimento, dimostrando che a volte la luce più bilanciata richiede ottiche deliberatamente sbilanciate.
