Il campo minato MR16 da alogeno-a-LED: Test della compatibilità del trasformatore e controllo delle fluttuazioni di tensione

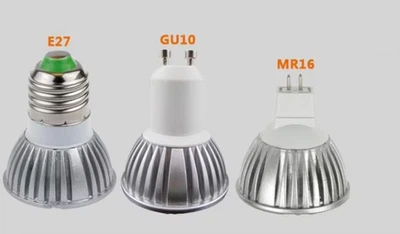

L'aggiornamento dei vecchi sistemi di illuminazione a bassa tensione-basati su-alogene con lampade LED MR16-ad alta efficienza energetica promette risparmi significativi e longevità. Tuttavia, la transizione è irta di potenziali insidie, incentrate principalmente sulla compatibilità del trasformatore e sulla sensibilità alle fluttuazioni di tensione. ComprensioneComeper testare la compatibilità ePerchéanche le più piccole oscillazioni di tensione (±10%) possono causare danni ad alcuni LED, il che è fondamentale per un aggiornamento riuscito e senza sfarfallio.
Parte 1:Test della compatibilità del LED MR16 con i trasformatori esistenti
La sfida principale risiede nella differenza fondamentale tra le lampade alogene e i loro sostituti a LED:
Lampade alogene:Carichi resistivi semplici. Assorbono una corrente relativamente costante proporzionale alla tensione fornita (legge di Ohm: I=V/R). Presentano un carico stabile e prevedibile al trasformatore.
Lampade LED MR16:Dispositivi elettronici complessi. Contengono un circuito driver interno (un alimentatore in miniatura) che converte la tensione CA in ingresso (tipicamente 12 V CA) nella tensione e corrente CC precise richieste dai chip LED. Questo driver presenta un carico non-lineare, spesso capacitivo, sul trasformatore.
Tipi di trasformatori e loro peculiarità:
Trasformatori magnetici (toroidali):
Come funzionano:Trasformatori tradizionali con nucleo in ferro- che riducono la tensione di rete (ad esempio 120 V/230 V CA) a bassa tensione (ad esempio 12 V CA) utilizzando l'induzione elettromagnetica. Semplice, robusto, affidabile.
Problemi di compatibilità con i LED:
Requisito di carico minimo:Molti trasformatori magnetici richiedono un assorbimento di potenza minimo (ad esempio, 20 W, 35 W, 50 W) per funzionare correttamente e regolare la tensione. Una singola lampada LED a basso-wattaggio (ad esempio 5 W) spesso scende molto al di sotto di questo minimo.
In-Effetti di caricamento:Al di sotto del carico minimo, la tensione di uscita del trasformatore può aumentare notevolmente al di sopra dei 12 V CA nominali. Questa sovratensione sollecita il driver LED. Il nucleo del trasformatore può anche vibrare in modo udibile (ronzio).
Corrente di spunto:Anche se generalmente meno problematica per i componenti magnetici rispetto a quelli elettronici, la natura capacitiva di alcuni driver LED può causare elevate correnti di spunto iniziali che stressano i trasformatori più vecchi.
Test di compatibilità:
Controlla la potenza del trasformatore:Identifica il carico minimo e massimo del trasformatore (in Watt o VA - Volt- Ampere). Questo di solito è stampato sull'etichetta.
Calcola il carico totale:Somma il wattaggio diTuttoLampade a LED che il trasformatore alimenterà. Assicurati che questo totale lo siaSopraè dichiarato il trasformatorecarico minimoe al di sotto del suo carico massimo.
Test della resistenza di carico (in caso di dubbi):Se il carico calcolato è al limite o sospetti problemi:
Collegare la/le lampada/e LED prevista/e al trasformatore.
Accuratamente measure the output voltage (AC) with a multimeter under load. If it reads significantly above 12V AC (e.g., >13 V CA) con solo i LED collegati, è probabile che il carico sia troppo basso.
Aggiungere un resistore di potenza (carico fittizio) in parallelo al circuito della lampada. Scegliere un resistore valutato per la potenza necessaria per portare il carico totale al di sopra del minimo del trasformatore (ad esempio, un resistore da 10 W o 20 W). Assicurarsi che sia fisicamente idoneo a gestire la dissipazione del calore in modo sicuro e montato in modo appropriato.
Ri-misurare la tensione. Dovrebbe stabilizzarsi più vicino a 12 V CA. Osservare se lo sfarfallio si interrompe.
Nota:L'aggiunta di carichi fittizi annulla alcuni risparmi energetici, ma può essere una soluzione praticabile per trasformatori-di-sostituibili difficili.
Trasformatori elettronici (alta-frequenza):
Come funzionano:Utilizza dispositivi elettronici a stato solido- per tagliare la corrente alternata in corrente alternata-ad alta frequenza (decine di kHz), abbassala tramite un piccolo trasformatore con nucleo di ferrite-e talvolta rettificala. Più piccoli, più leggeri, spesso dimmerabili e più efficienti dei magneticiquando caricato correttamente.
Problemi di compatibilità con i LED:
Requisito di carico minimo:Molti trasformatori elettronici hanno unancora più severorequisito di carico minimo rispetto a quello magnetico (ad esempio, 5 W, 10 W). Un singolo LED a basso{5}}wattaggio potrebbe non soddisfare questi requisiti.
In-Effetti di caricamento:Al di sotto del carico minimo, i trasformatori elettronici possono:
Sfarfallio:Si accende e si spegne rapidamente quando i circuiti interni rilevano un carico insufficiente e tentano di riavviarsi.
Ronzio/ronzio:Rumore udibile dovuto alla commutazione ad alta-frequenza in difficoltà.
Spegnimento completo:Rifiutarsi di alimentare la lampada.
Produrre output distorto:Genera forme d'onda non-sinusoidali o tensione instabile.
Protezione da sovra-corrente:Sensibile alla corrente di spunto capacitiva dei driver LED, che potrebbe innescarne lo spegnimento.
Compatibilità con la topologia del driver:Alcuni trasformatori elettronici prevedono un carico quasi-resistivo. I driver LED altamente capacitivi possono destabilizzare il circuito dell'oscillatore del trasformatore. I trasformatori che utilizzano meccanismi di "avvio- a impulso" o "avvio-soft" possono essere particolarmente problematici.
Test di compatibilità:
Controlla le specifiche del trasformatore:Identificare ilesattorequisito di carico minimo (W o VA).
Calcola il carico totale:Assicurarsi che il carico del LED superi il minimo.
Prova e osservazione (critica):Questo è spesso il test più pratico a causa della complessità dell'interazione:
Installare la/e lampada/e LED prevista/e.
Osserva il comportamento: sfarfallio immediato, ronzio, avvio ritardato-o mancata accensione indicano incompatibilità.
Prova i trasformatori "compatibili con LED":Se il trasformatore esistente si guasta, sostituiscilo con uno espressamente classificato per carichi LED (spesso etichettato come "Driver LED" o "Tensione costante"). Questi in genere hanno requisiti di carico minimo molto bassi o pari a zero e forniscono un'uscita stabile a 12 V CA.
Oscilloscopio (avanzato):Il test definitivo prevede la visualizzazione della forma d'onda di uscita del trasformatore sotto carico con un oscilloscopio. Un'onda sinusoidale pulita e stabile da ~12 V RMS indica una buona compatibilità. Forme d'onda distorte (quadrate, trapezoidali, appuntite) o una significativa instabilità della tensione (abbassamento, ondulazione) indicano incompatibilità. Questo di solito va oltre la portata della maggior parte dei fai-da-te.
Best practice generali per i test:
Prova prima una lampada:Prima di impegnarsi a sostituire tutti gli alogeni in un circuito, testare la compatibilità con una singola lampada a LED su quel circuito.
Controllare le specifiche della lampada:Cerca i LED MR16 che dichiarano esplicitamente la compatibilità con "trasformatori magnetici" o "trasformatori elettronici". Alcuni possono specificare requisiti VA minimi/massimi.
Considera i driver LED dedicati:Per nuove installazioni o circuiti problematici, sostituire il vecchio trasformatore con un moderno driver LED regolato da 12 V CA, progettato per un carico minimo basso/nessun, è spesso la soluzione più affidabile.
Attenzione ai carichi misti:Evita di mischiare lampade alogene e LED sullo stesso trasformatore a meno che non vengano verificate specificatamente, poiché le alogene potrebbero mascherare una condizione di sotto-carico dei LED quando sono spenti o guasti.
Parte 2:Perché la fluttuazione della tensione del ±10% è un LED Killer
Sebbene un'oscillazione compresa tra 10,8 V e 13,2 V (±10% di 12 V) sia spesso considerata accettabile per le lampade alogene e molti dispositivi elettronici, comporta rischi significativi per le lampade LED MR16. Ecco perché:
Vulnerabilità della fase di input del driver LED:
Rettifica e livellamento:Il driver LED rettifica innanzitutto la tensione CA da 12 V in ingresso in CC. Questa tensione CC è circa 1,414 volte la tensione CA RMS meno le cadute del diodo (Vcc ≈ Vac_rms * √2). COSÌ:
A 10,8 V CA: V CC ≈ 10,8 * 1,414 ≈15,3 V CC
A 12,0 V CA: V CC ≈ 12,0 * 1,414 ≈17,0 V CC
A 13,2 V CA: V CC ≈ 13,2 * 1,414 ≈18,7 V CC
Sollecitazione del condensatore:Questa corrente continua pulsante viene attenuata dai condensatori elettrolitici sulla scheda del driver. Questi condensatori hanno una tensione nominale massima (WV - tensione di lavoro), spesso scelta con un margine minimo sopra ilprevistoTensione CC (ad esempio, condensatori da 25 V per un ingresso CC nominale di 17 V). Il funzionamento costante a 18,7 V CC spinge il condensatore pericolosamente vicino o oltre il limite WV, aumentando drasticamente i tassi di guasto (perdite, rigonfiamenti, esplosioni).
Limiti del regolatore/convertitore:Il successivo stadio del convertitore DC-DC (ad es. convertitore buck) che alimenta i LED ha un intervallo di tensione di ingresso definito. 13.2V AC che si traduce in ~18,7 V DC, che può superare la specifica di tensione di ingresso massima del convertitore IC o dei suoi componenti di supporto (come i MOSFET), portando a guasti immediati o instabilità termica.
Tensione di caduta e sfarfallio:
Lo stadio del convertitore CC-CC richiede una tensione di ingresso minima (V_in_min) superiore alla tensione di uscita per funzionare correttamente. Questa è la "tensione di interruzione".
A 10,8 V CA (~15,3 V CC), la tensione di ingresso potrebbe diminuiresottoV_in_min del convertitore durante parti del ciclo CA o in condizioni transitorie.
Risultato:Il convertitore si spegne in modo intermittente, causando visibilisfarfallio. Questo costante ciclo di accensione/spegnimento sollecita anche termicamente i componenti.
Stress termico e invecchiamento precoce:
Sovratensione (13,2 V CA / ~18,7 V CC):La tensione in eccesso deve essere dissipata sotto forma di calore dal circuito di regolazione del driver. La dissipazione di potenza (P_loss) aumenta all'incirca con il quadrato della sovratensione. Ciò aumenta significativamente la temperatura interna.
Sottotensione (10,8 V CA / ~15,3 V CC):Anche se meno distruttivo nell'immediato, costringe il convertitore a lavorare di più per mantenere la corrente LED richiesta, aumentando potenzialmente anche le perdite e la temperatura se funziona vicino al limite di dropout.
Effetto:Le alte temperature accelerano drasticamente il degrado di tutti i componenti elettronici: condensatori elettrolitici (essiccamento), semiconduttori (maggiore corrente di dispersione, fuga termica), giunti di saldatura (affaticamento). Ogni aumento di 10 gradi sopra la valutazione di un componente puòdimezzarela sua durata di vita prevista. Il guasto prematuro del conducente è il risultato comune.
Interazione con trasformatori incompatibili:
Come discusso, i trasformatori incompatibili (soprattutto i componenti magnetici sotto-carico o i componenti elettronici instabili) lo sonoloro stessiincline a produrre tensioni esterne all'intervallo 10,8 V-13,2 V. Un magnete sottocarico potrebbe facilmente emettere 14 V CA o più. Un trasformatore elettronico in difficoltà potrebbe produrre picchi o interruzioni irregolari. Ciò aggrava in modo significativo il problema dello stress di tensione.
Conclusione: affrontare con successo il retrofit
Il retrofit degli alogeni MR16 con i LED richiede un'attenta considerazione dell'infrastruttura esistente, in primo luogo dei trasformatori. I test implicano la comprensione dei tipi di trasformatori (magnetici ed elettronici), la verifica dei requisiti di carico minimo e l'osservazione pratica di sfarfallio o instabilità. La sostituzione di trasformatori incompatibili con driver LED dedicati è spesso la soluzione più efficace.
La vulnerabilità a fluttuazioni di tensione apparentemente modeste del ±10% deriva dalla complessa elettronica del driver LED. La sovratensione sollecita condensatori e regolatori, causando potenzialmente guasti catastrofici. La sottotensione provoca sfarfallio e stress termico a causa della caduta del convertitore. Entrambi gli estremi accelerano l'invecchiamento dei componenti a causa del calore eccessivo. Questa sensibilità è fondamentalmente diversa dalla resilienza dei semplici filamenti alogeni.
Il successo dipende da:
Corrispondenza del carico:Assicurarsi che il trasformatore veda un carico adeguato e compatibile.
Tensione stabile:Fornisce un'alimentazione CA 12 V pulita e regolata entro tolleranze strette.
Scegliere Lampade di Qualità:Selezione di LED MR16 progettati per la compatibilità con i comuni tipi di trasformatori e con design di driver robusti che tollerano fluttuazioni minori.
