La Guida Completa al Retrofitting TradizionaleApparecchi fluorescenti T5 con tubi LED integrati: Compatibilità, bypass della zavorra e requisiti della baionetta
L'installazione dei moderni tubi LED T5 integrati (Ø16 mm) negli apparecchi fluorescenti di vecchia generazione sembra semplice-finché non incontriincompatibilità elettriche, disadattamenti meccanici, Erischi per la sicurezza. Di seguito, analizziamo le considerazioni tecniche critiche per un retrofit senza soluzione di continuità.
1. Compatibilità fisica: ilSifone da 16 mm di diametro
Mentre i tubi fluorescenti T5 e i tubi LED T5 condividono diametri esterni identici (Ø16 mm),il montaggio meccanico fallisce se:
I terminali delle apparecchiature utilizzano prese G5 non-standard: Gli apparecchi più vecchi potrebbero avere prese deformate o ossidate che resistono ai nuovi perni del tubo.
Esiste un accumulo di tolleranza-: Variazioni di produzione nei supporti precedenti (±0,5 mm) possono causare inceppamenti o scarso contatto.
Soluzione: Verificare le condizioni della presa e sostituire le basi G5 danneggiate. Il montaggio- forzato rischia di fratturare i PCB dei tubi LED.
2. Il dilemma della zavorra: rimozione o bypass sono obbligatori
Perché i reattori fluorescenti esistenti sono incompatibili:
| Problema | Conseguenza |
|---|---|
| Uscita ad alta-frequenza (20-60kHz) | I driver LED si surriscaldano, lampeggiano o si guastano all'istante |
| Disadattamento di tensione | I reattori erogano 300-600 V rispetto ai LED che necessitano di 120-277 V CA |
| Distorsione del fattore di potenza | Malfunzionamento dei driver LED, con rischio di incendio |
Due percorsi di retrofit:
Bypass del ballast (tubi LED di tipo B):
⚡ Scollegare completamente la zavorra, ricablare le prese per dirigere la tensione della linea CA.
✅ Pro: Elimina i punti di guasto della zavorra, riduce la perdita di energia del 10-15%.
⚠️ Contro: Certificazione UL annullata se non eseguita secondo l'articolo NEC 410.130(G).
Compatibile con reattore ibrido- (tipo A):
Raramente disponibile per T5 a causa della diversità della zavorra. Non raccomandato.
Passaggio critico per la sicurezza: Blocca l'alimentazione, utilizza il multimetro per confermaretensione zeroalle prese prima del ricablaggio.

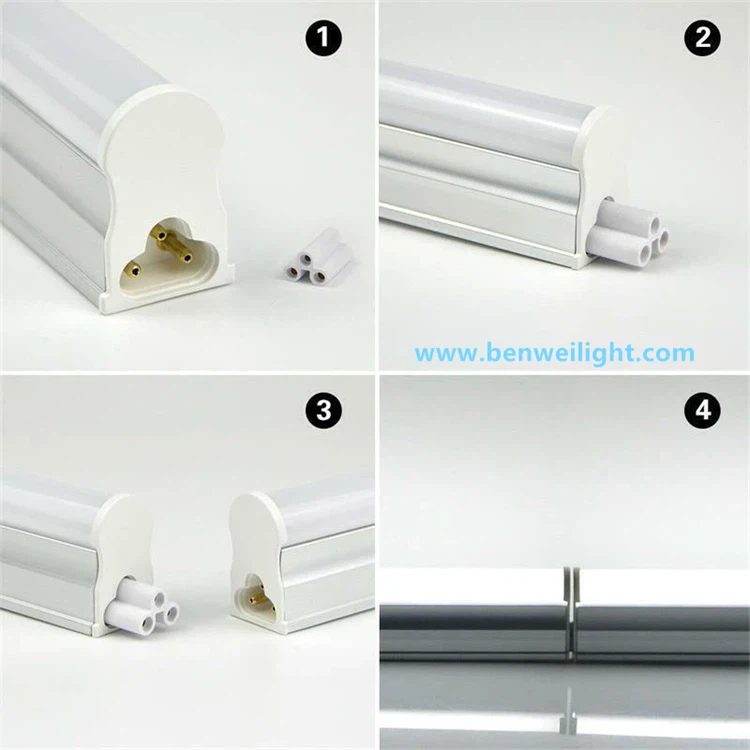

3. Dimensioni della baionetta e meccanica della presa:Il problema dei pin G5
Utilizzo delle prese T5Connettori bi-pin G5(spaziatura tra i pin 5 mm), ma i problemi di compatibilità derivano da:
Variazione dello spessore del perno: Pin fluorescenti=2.6mm rispetto a pin LED spesso=2.3mm → Collegamenti allentati causano archi.
Perdita di tensione della molla: Le molle della presa invecchiate non riescono a trattenere i pin LED più sottili.
Rischio di disallineamento: Gli apparecchi piegati a causa di precedenti sostituzioni dei tubi potrebbero disallineare i perni.
Strategie di mitigazione:
Utilizzare tubi LED conperni rinforzati-in ottone(evita piegamenti durante l'inserimento).
InstallarePrese G5-compatibili con LED(ad esempio Leviton 93107) con molle-resistenti alla corrosione.
Fare domanda agrasso dielettricoai perni per prevenire l'ossidazione.
4. Punti di guasto trascurati: calore, vibrazioni e certificazione
Stress termico:
I driver integrati nei tubi T5 si surriscaldano negli apparecchi chiusi. Verificare che la classificazione IP dell'apparecchio (aperto o chiuso) corrisponda al design del tubo LED (ad esempio, maggiore o uguale alla classificazione ambientale di 60 gradi).
Resistenza alle vibrazioni:
Gli ambienti industriali richiedono tubi LED condriver smorzati-in silicone(rispetto alla resina epossidica-in vaso).
Lacune nella certificazione:
I tubi non-certificati UL1598C rischiano di incendi. CercareUL tipo BODLC Premiumelenchi.
5. Protocollo di retrofit-passo-passo
Controllare gli impianti esistenti: Controllare il tipo di presa (G5), la posizione del reattore e lo schema elettrico.
Rimuovere la zavorra: Tagliare i cavi di ingresso/uscita e tappare i cavi singolarmente.
Ricablare le prese: Salta i cavi sotto tensione/neutro su entrambe le estremità secondo gli schemi del produttore.
Provare la tensione: Confermare 120 V/277 V tra i pin su ciascuna presa.
Inserire i tubi LED: Allineare i perni verticalmente, ruotare di 90 gradi finché non sono posizionati.
⚠️ Maiutilizzare spessori o tubi di forza-il disallineamento danneggia i driver.
Conclusione: oltre i presupposti Plug{0}}and-Play
Mentre i tubi LED integrati T5 si adattano fisicamente agli apparecchi tradizionali, i retrofit di successo richiedono:
Pienorimozione della zavorrae ricablaggio delle prese,
Verifica diIntegrità della presa G5,
Selezione diTubi certificati UL Tipo B-con robusto design termico.
Ignorare questi passaggi rischia di causare guasti prematuri, violazioni della sicurezza e una durata di vita inferiore del 30-50%. Per ambienti umidi-con vibrazioni elevate (garage, celle frigorifere), i tubi con grado di protezione IP65 con alloggiamenti in alluminio non sono negoziabili. Consultare sempre un elettricista autorizzato per installazioni commerciali.
Suggerimento finale: Calcola il ROI-sostituendo una lampada fluorescente da 40 W con LED da 18 W si risparmia circa $ 15/tubo/anno (a $ 0,12/kWh). L’investimento in manodopera ripaga<18 months.
