Guida tecnica per soluzioni di installazione di proiettori LED di grado industriale-
Di Kevin Rao, 1 dicembre 2025
Il metodo di installazione dei sistemi di illuminazione industriale incide direttamente sull'efficienza e sulla durata delle apparecchiature. Diverse posizioni di installazione corrispondono a specifici schemi di distribuzione della luce e standard tecnici.

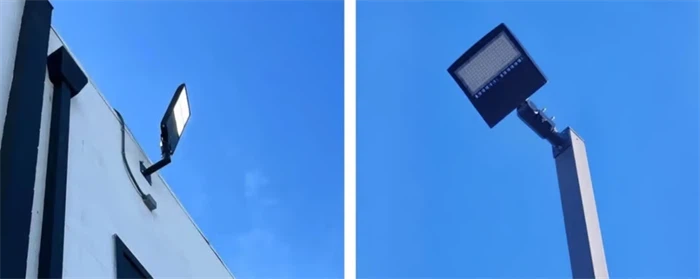

Parametri tecnici per il montaggio su palo
Il montaggio su palo è adatto per grandi aree aperte. Le altezze standard dei pali sono classificate in tre livelli: 6 metri, 8 metri e 10 metri. I pali da sei-metri sono applicabili per l'illuminazione dei corridoi dei parcheggi, i pali da otto-metri coprono aree operative standard e i pali da dieci-metri vengono utilizzati per grandi piazzali di stoccaggio o aree di trasporto.
L'interasse di installazione segue un rapporto 1:1,5 tra altezza e interasse. I pali di otto- metri dovrebbero mantenere una distanza di 12 metri per garantire un'uniformità dell'illuminamento superiore a 0,7. La profondità della fondazione del palo è 1/10 dell'altezza del palo, con un grado di resistenza del calcestruzzo non inferiore a C25.
Standard tecnici per il montaggio a parete
Il montaggio a parete prevede due forme: montaggio laterale e montaggio dall'alto. L'altezza consigliata per il montaggio laterale è di 4,5-5,5 metri dal suolo, con un angolo di inclinazione di 15-30 gradi. Le posizioni di montaggio superiori dovrebbero estendersi di 1,2 metri oltre il contorno dell'edificio per evitare ombre sulle pareti.
La capacità di carico-delle staffe di montaggio deve essere superiore a tre volte il peso dell'apparecchio di illuminazione. Nelle aree costiere o industriali, i materiali delle staffe devono essere acciaio inossidabile 304 o acciaio zincato a caldo-, con uno spessore dello strato di zinco non inferiore a 80 μm.
Specifiche di implementazione per l'installazione di picchetti
L'installazione con picchetto è adatta per l'illuminazione temporanea e per aree paesaggistiche. I diametri standard dei tubi a punta sono 48 mm e 60 mm, con una profondità di inclusione non inferiore a 400 mm. La densità di compattazione della fondazione deve superare il 90%.
Gli apparecchi con picchetto devono avere un grado di protezione IP67, adatto ad ambienti a diretto contatto con il suolo. La profondità di interramento del cavo non deve essere inferiore a 500 mm, con i condotti protettivi installati.
Tabella comparativa delle prestazioni dei metodi di installazione
| Indicatore tecnico | Montaggio su palo | Montaggio a parete | Installazione di picchetti a terra |
|---|---|---|---|
| Intervallo di illuminamento applicabile | 20-50 lux | 50-100 lux | 10-30 lux |
| Altezza massima di installazione | 10 metri | 6 metri | 1,5 metri |
| Periodo di costruzione della fondazione | 3-5 giorni | 1-2 giorni | 0,5 giorni |
| Area di copertura a punto singolo | 150-300㎡ | 50-100㎡ | 10-30㎡ |
| Valutazione della resistenza al vento | Livello 10 | Livello 8 | Livello 6 |
| Ciclo di manutenzione medio | 5 anni | 3 anni | 1 anno |
Punti chiave per l'implementazione dell'ingegneria
Calcoli del carico strutturale-del cuscinetto
Il montaggio su palo richiede la verifica della capacità portante della fondazione. Un palo di 8- metri in condizioni di velocità del vento di 25 m/s dovrebbe avere un momento flettente della fondazione non inferiore a 8 kN·m. Le staffe montate a parete richiedono una verifica separata della resistenza di ancoraggio quando il peso dell'apparecchio supera i 15 kg.
Standard di cablaggio elettrico
La profondità di sepoltura del cavo esterno non deve essere inferiore a 0,7 metri. Utilizzare condotti elettrici in PVC per la protezione, con diametro del condotto 1,5 volte maggiore del diametro esterno del cavo. Le scatole di giunzione devono avere un grado di protezione minimo IP65, con il 10% di spazio di cablaggio aggiuntivo riservato internamente.
Standard di debug ottico
Utilizza misuratori di illuminamento distribuito per le misurazioni-sul posto. I punti di misurazione sono disposti secondo uno schema a griglia, con una spaziatura pari a 1,5 volte l'altezza di installazione. L’uniformità dell’illuminamento non dovrebbe essere inferiore a 0,7, con l’indice di abbagliamento UGR controllato inferiore a 25.
Domande frequenti
Periodo di costruzione della fondazione del palo
Il periodo di maturazione convenzionale della fondazione in calcestruzzo è di 28 giorni. L'uso del calcestruzzo a resistenza iniziale- può ridurre questo tempo a 7 giorni, ma richiede un aumento dei costi del 15%.
Trattamento anti-corrosione per supporti a parete
Lo spessore dello-strato zincato a caldo non deve essere inferiore a 80 μm. In ambienti fortemente corrosivi, si consiglia il rivestimento in resina epossidica, che prolunga la durata fino a 15 anni.
Requisiti geologici per l'installazione di picchetti
La resistività del suolo dovrebbe essere inferiore a 100Ω·m. Nelle aree con livelli elevati di falda freatica sono necessarie fondazioni in calcestruzzo impermeabili e strati di drenaggio.
Accesso per la manutenzione degli apparecchi di illuminazione
La manutenzione del palo richiede una strada di accesso larga 4 metri. Le piattaforme di lavoro aereo necessitano di un raggio operativo non inferiore a 6 metri e di un raggio di sterzata non inferiore a 8 metri.
Standard di messa a terra per la protezione dai fulmini
La resistenza di messa a terra del polo non deve superare 10 Ω. I terminali aerei devono utilizzare acciaio tondo zincato da 12 mm di diametro, con una distanza delle calate non superiore a 18 metri.
Principi di selezione dei cavi
La capacità di portata di corrente del cavo principale-deve essere 1,5 volte maggiore del carico totale. I cavi esterni devono essere del tipo YJV22, con protezione in armatura a nastro di acciaio per le sezioni interrate.
