Il retrofit di un tubo a LED prevede l'installazione di un tubo a LED a risparmio energetico sostituendo un tubo fluorescente T8 esistente.
PERCHÉ DOVRESTE BYPASSARE LA ZAVORRA?
Comprendi che il reattore è responsabile della fornitura di una lampada fluorescente con un picco iniziale di alta tensione. Una volta che la luce è accesa, il ballast funge da regolatore di corrente. D'altra parte, un driver LED converte l'alta tensione CA in bassa tensione CC. Poiché le luci a LED funzionano a bassa tensione CC, hanno bisogno di un driver.
La maggior parte dei tubi LED T8 non necessita di un reattore. Quindi, se hai intenzione di installare un tubo LED T8, sarà necessario un bypass del reattore a meno che tu non scelga un tubo LED T8 compatibile con il reattore.
Lampadina a tubo LED ibrida T8 4ft in vetro 18W 2400 lumen 5000K satinato (verificare l'elenco di compatibilità; non compatibile con tutti i reattori)
Lampadina a tubo LED ibrida T8 4ft in vetro 18W 2400 lumen 5000K satinato (verificare ...
(15)
$112.35
Visualizza dettagli
Lampadina a tubo LED ibrida T8 4ft in vetro 18W 2400 lumen 6500K trasparente (verificare l'elenco di compatibilità; non compatibile con tutti i reattori)
Lampadina a tubo LED ibrida T8 4ft in vetro 18W 2400 lumen 6500K trasparente (ver...
(17)
$112.35
Visualizza dettagli
Lampadina a tubo LED T8 2ft compatibile con ballast 8W 5000K trasparente (controlla l'elenco di compatibilità; non compatibile con tutti i ballast)
Lampadina a tubo LED T8 2ft compatibile con ballast 8W 5000K trasparente (verifica compatibilità...
(18)
$6.02
Visualizza dettagli
Esistono tre tipi di tubi LED T8:
Tipo A: questi sono anche conosciuti come luci del tubo "Plug and Play". Sono compatibili con reattori a tubi fluorescenti lineari. Pertanto, al momento dell'acquisto di un tubo LED T8 di tipo A, non dimenticare di richiedere un foglio di compatibilità del reattore.
Tipo B: questi tubi sono noti anche come tubi LED T8 "Ballast Bypass" o "Direct wire". Installarli significa che dovrai rimuovere un reattore per tubi fluorescenti esistente.
Tipo A più B: noti anche come tubi LED T8 "ibridi", i tubi di tipo A più B funzionano con o senza reattore.
DERIVARE O NON DERIVARE!
Devi anche sapere che la maggior parte dei tubi LED T8 necessita di lapidi non shunt (prese). (Il che significa che la pietra tombale non dovrebbe mostrare continuità elettrica.) Se il dispositivo esistente del tubo fluorescente che si desidera sostituire ha una pietra tombale non deviata, è possibile procedere con la procedura di bypass del reattore. Tuttavia, se l'apparecchiatura esistente offre una lapide deviata, dovresti sostituirla con una variante non deviata.
IN SUPERFICIE, ESEGUIRE UN BYPASS BALLAST SEMBRA SEMPLICE:
Rimuovere la zavorra e salutarla. Quindi, aggiusta la nuova luce del tubo fluorescente T8, e questo è tutto.
Rimuovere la zavorra
Tuttavia, non conoscere (e seguire) le basi di connessioni elettriche, cablaggi e circuiti potrebbe portarti in una "situazione scioccante" (per davvero)!
Ecco una guida che ti aiuterà a comprendere le basi del sistema di cablaggio elettrico.
Una volta che sei sicuro di lavorare con cavi elettrici, prese e lampade, l'esecuzione dei seguenti passaggi consentirà un bypass corretto del reattore:
1. Spegnere l'alimentazione di rete
Lo spegnimento dell'alimentazione di rete assicurerà di non ricevere una scossa elettrica durante il processo. Quindi, individua l'interruttore dell'interruttore che fornisce alimentazione all'area in cui eseguirai il bypass e spegnilo.
2. Individuare il ballast sulla lampada fluorescente
Ora, individua la zavorra sull'apparecchio fluorescente esistente. La maggior parte dei tubi T8 avrà un reattore nascosto, coperto da un involucro e appoggiato dietro la luce del tubo. Rimuovere la custodia, la lampada e qualsiasi copertura che impedisca di raggiungere la zavorra.
3. Tagliare i fili caldi e neutri
Una volta rimosso il tubo ed esposto la zavorra, tagliare i fili caldi e neutri che forniscono l'alimentazione in ingresso. In generale, i fili caldi sono neri e i fili neutri sono bianchi. Fai un taglio ravvicinato e assicurati che non siano rimasti più di 2 pollici di fili.
bypass della zavorra
4. Tagliare i cavi della presa
Dopo aver tagliato i fili che forniscono l'ingresso al reattore, tagliare i fili neutri e caldi che escono dall'altro lato della presa.
NOTA: Esistono due tipi di reattori: elettronici e magnetici. Le luci a tubo che utilizzano un reattore magnetico avranno anche un dispositivo di avviamento. Se la luce del tuo tubo utilizza un reattore magnetico, assicurati di individuare e rimuovere lo starter prima di passare al passaggio successivo.
5. Rimuovere la zavorra
Ora devi togliere la zavorra svitandola.
6. Ricollegare i fili

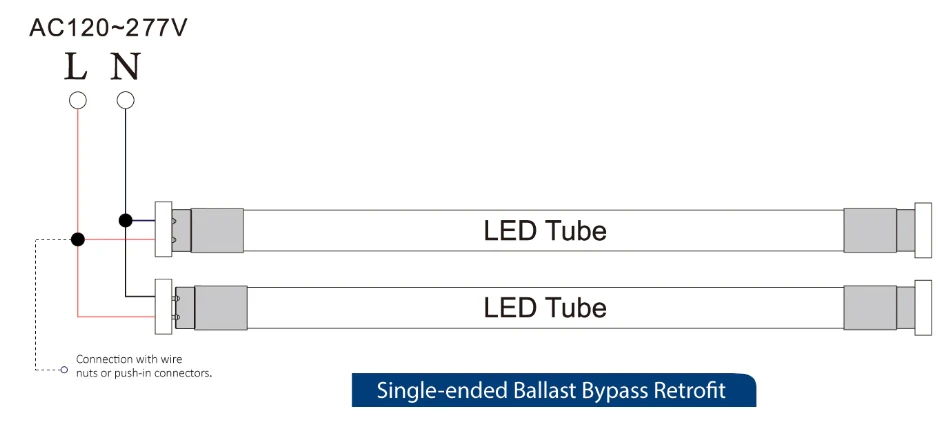

Ora, rimuovere il rivestimento isolante colorato dei fili rimanenti. Assicurati di spelare circa 1 pollice dei fili. Collegare i fili caldo e neutro di ingresso (bianco e nero) provenienti dalla build ai fili caldi e neutri di uscita provenienti dall'apparecchio. Utilizzare connettori a innesto o dadi per cavi per completare e fissare la connessione. Poiché i tubi LED T8 necessitano di un'alimentazione single-ended. Quindi, devi solo collegare i cavi di ingresso su un lato dei cavi caldi e neutri di uscita. (come mostrato in figura)
