Una guida al-cablaggio diretto dei tubi LED T8-a doppia estremità
La sostituzione dell'illuminazione fluorescente tradizionale con tubi LED T8 a doppia-estremità è un modo efficace per migliorare l'efficienza energetica e la qualità della luce. A differenza delle versioni "plug{3}}and-play", i modelli a cavo-diretto (o ballast-bypass) richiedono una modifica permanente alla lampada esistente. Questa guida fornisce una panoramica chiara-passo dopo-passo del processo.
Importanti considerazioni preliminari
Prima di iniziare qualsiasi lavoro è fondamentale comprendere quanto segue:
La sicurezza prima di tutto:Assicurarsi sempre che l'alimentazione di rete della lampada sia spenta tramite l'interruttore prima di iniziare qualsiasi lavoro.
Tipo di tubo:Conferma di averlofilo diretto-Obypass della zavorra-tubi LED a doppia-estremità. Questi non sono compatibili con i reattori fluorescenti esistenti.
Lapidi:Richiedono tubi LED a doppia-estremitàlapidi non-deviate(le prese che tengono le estremità del tubo). Le lapidi derivate, comuni negli apparecchi fluorescenti ad avvio rapido-, forniscono un unico percorso elettrico su entrambi i contatti. Le lapidi non-deviate forniscono due percorsi separati e indipendenti. La maggior parte delle installazioni di cavi-diretti richiederà la sostituzione delle lapidi derivate con versioni non-deviate.
Consulenza professionale:Se non sei sicuro di qualsiasi parte di questo processo o non hai esperienza con i lavori elettrici, ti consigliamo vivamente di consultare un elettricista qualificato.
Panoramica: funzionamento diretto-a filo e funzionamento a fluorescenza
In un apparecchio fluorescente standard, la potenza scorre attraverso un alimentatore che regola la corrente ai tubi. In un'installazione LED a cavo diretto-, rimuoverai questo reattore e fornirai la tensione di linea direttamente alle prese del tubo.
Una differenza fondamentale con i tubi a doppia-estremità è il modo in cui ricevono energia:
Tubi-a estremità singola:Riceve sia i collegamenti di linea (caldo) che quelli neutri dalla stessa estremità.
Tubi a doppia-estremità:Ricevere il collegamento di linea (caldo) da un lato e il collegamento neutro dall'altro.
Guida all'installazione
Passaggio 1: preparare l'attrezzatura e identificare i componenti
Spegnere l'alimentazione dall'interruttore automatico e verificare che sia spento.
Rimuovere i vecchi tubi fluorescenti e il coperchio dell'apparecchio per accedere al cablaggio interno.
Identificare la zavorra, le lapidi e i cavi di alimentazione di rete (tipicamente neri per la linea e bianchi per il neutro).
Passaggio 2: rimuovere la vecchia zavorra
Utilizzando un tronchese, tagliare con attenzione i fili che collegano la zavorra alle lapidi e alla rete elettrica. Tagliare i fili il più vicino possibile alla zavorra.
Rimuovere la zavorra dall'apparecchio. Potrebbe essere necessario svitarlo dalla staffa di montaggio.
Importante:Smaltire il vecchio alimentatore secondo le normative locali sui rifiuti elettronici.
Passaggio 3: verificare o sostituire le lapidi
Controlla che tutte le lapidi non siano-shuntate. Se vengono deviate, è necessario sostituirle con versioni non-deviate.
Per installare una nuova lapide, infilare i fili dall'apparecchio attraverso la base della lapide, collegarli ai terminali della lapide e fissare la lapide in posizione.
Passaggio 4: effettuare i collegamenti elettrici
Il metodo di cablaggio dipende se si sta installando un tubo singolo o più tubi in un unico apparecchio.
Per un singolo tubo LED T8:
Ciò richiede un semplice collegamento in serie all'interno dell'apparecchio.
Collega ilLinea (nera)cavo dall'alimentazione di rete a uno dei pin sulla lapide inun'estremitàdell'apparecchio.
Collega ilNeutro (Bianco)cavo dall'alimentazione di rete a uno dei pin sulla lapide sulestremità oppostadell'apparecchio.
Assicurati che tutte le connessioni siano sicure utilizzando dadi o connettori push-.

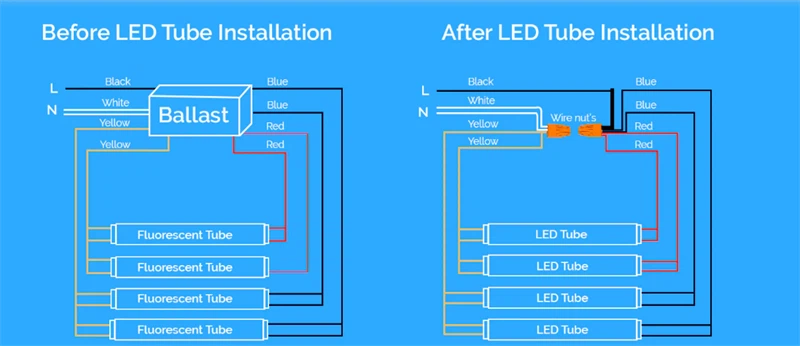

Per più tubi LED T8:
È necessario collegare più tubiparallelo. Ciò garantisce che se un tubo si guasta, gli altri continueranno a funzionare. Esistono due metodi comuni:
Metodo multi-catena:
Far passare singole coppie di cavi di linea e neutro dal punto di connessione dell'alimentazione principale a ciascuna serie di lapidi. Questo è un metodo molto affidabile ma potrebbe utilizzare più filo.
Metodo-concatenato a margherita:
Questa è una tecnica di cablaggio più efficiente.
Fornire il cavo di linea alla prima lapide su un lato dell'apparecchio. Quindi, utilizzare un ponticello corto per collegare il secondo contatto sulla stessa lapide al primo contatto sulla lapide successiva e così via.
Ripetere questo processo per il filo neutro sul lato opposto dell'apparecchio.
Nota fondamentale sulla sicurezza:Durante tutto il processo, assicurarsi che i cavi di linea e neutro non si tocchino mai, poiché ciò causerebbe un cortocircuito.
Passaggio 5: controlli finali e test
Una volta che tutti i collegamenti sono sicuri e isolati, infilare con attenzione i fili nell'apparecchio per assicurarsi che non interferiscano con i tubi.
Reinstallare il coperchio dell'apparecchiatura.
Installa i nuovi tubi LED T8 a doppia{0}}estremità inserendoli nelle lapidi e ruotandoli di un quarto-di giro per bloccarli in posizione.
Ripristinare l'alimentazione all'interruttore.
Accendere l'apparecchio. I tubi LED dovrebbero illuminarsi istantaneamente senza sfarfallio o ronzio, indicando un'installazione riuscita.
Seguendo questi passaggi puoi convertire con successo i tuoi impianti di illuminazione fluorescente in un'illuminazione a LED moderna-efficiente dal punto di vista energetico. Per ulteriori informazioni o domande specifiche sul prodotto, consultare le linee guida del produttore o contattare un professionista dell'illuminazione.
